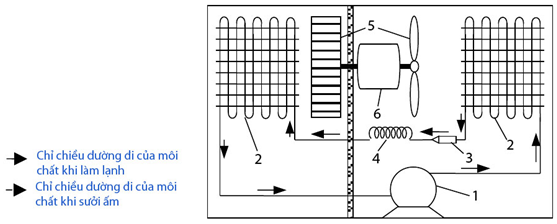

Sơ đồ nguyên lý điều hòa một phần tử - một chiều
1- Máy nén còn gọi là block
2- Giàn trao đổi nhiệt
3- Phin lọc
4- Tiết lưu
5- Quạt gió
6- Động cơ quạt
A, B trong sơ đồ máy điều hòa hai phần tử - hai chiều là các cặp van điện từ để đảo chiều
a) Điều hoà một chiều
- Khi cấp nguồn, máy nén sẽ thực hiện
quá trình nén môi chất (trạng thái hơi) lên áp suất cao rồi đẩy vào giàn
ngưng tụ (đặt ở phía ngoài nhà), lúc đó nhiệt độ của môi chất đang cao.
Trong quá trình di chuyển trong giàn ngưng, môi chất tỏa nhiệt ra môi
trường xung quanh để thực hiện chuyển trạng thái từ thể hơi sang thể
lỏng ở áp suất cao, nhờ có quạt hướng trục mà quá trình tỏa nhiệt của
môi chất thực hiện được dễ dàng.
- Khi ra đến cuối giàn ngưng, môi chất ở
trạng thái lỏng, áp suất cao, nhiệt độ cao và tiếp tục di chuyển đến
phin lọc để lọc bụi cơ học. Sau khi đi qua phin lọc, môi chất đi qua ống
mao để di chuyển đến giàn bay hơi (đặt ở trong nhà).
- Do ống mao có đường kính rất nhỏ so
với hệ thống ống dẫn môi chất trong hệ thống, còn máy nén trong quá
trình làm việc thì luôn nén môi chất vào giàn ngưng tụ và hút môi chất
từ giàn bay hơi. Điều này làm cho áp suất ở giàn bay hơi luôn thấp. Vì
vậy, sau khi môi chất vừa qua khỏi ống mao đi vào giàn bay hơi gặp sự
giảm áp suất đột ngột xảy ra quá trình sôi mãnh liệt và bắt đầu bay hơi.
Khi đi trong giàn bay hơi, môi chất thu nhiệt của môi trường xung quanh
để thực hiện quá trình bay hơi làm cho nhiệt độ môi trường xung quanh
giảm xuống. Nhờ có quạt ly tâm mà không khí trong phòng luôn luôn tuần
hoàn qua giàn bay hơi để truyền nhiệt vào môi chất và chính điều đó làm
cho nhiệt độ trong phòng giảm xuống (được làm lạnh).
b) Điều hoà hai chiều
Đối với máy điều hòa hai chiều có hai chế độ làm việc: làm lạnh và sưởi ấm.
- Chế độ làm lạnh:
Cặp van điện từ A đóng, B mở. Máy làm việc giống như máy lạnh một chiều.
- Chế độ sưởi ấm:
Cặp van điện từ A mở, B đóng. Nguyên lý
hoàn toàn tương tự ở chế độ lạnh. Tuy nhiên, lúc này đường đi của môi
chất thay đổi và hoán đổi vai trò của hai giàn trao đổi nhiệt, giàn
trong nhà thành giàn ngưng tụ (tỏa nhiệt) còn giàn.
